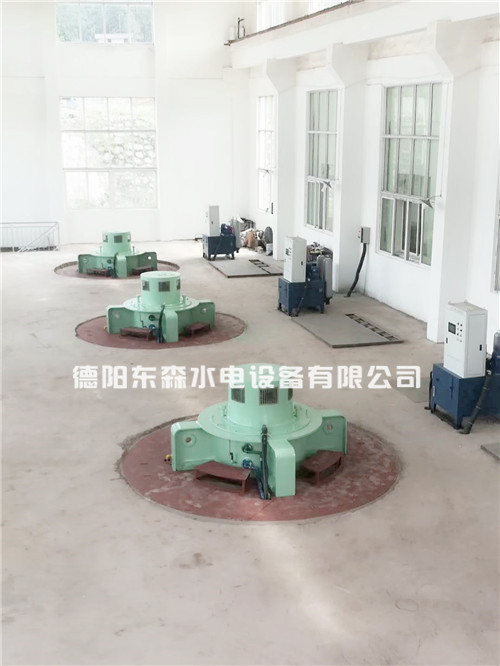

HL***-LJ-110 SF1350-16/2150 3×1400KW
混流式水輪機結構簡單，主要部件包括蝸殼、座環、導水機構、頂蓋、轉輪、主軸、導軸承(見水輪機導軸承)、底環、尾水管等，見圖1，圖中同時標示出水流流向。蝸殼是引水部件，形似蝸牛殼體，一般為金屬材料制成，圓形斷面。座環置于蝸殼和導葉之間，由上環、下環和若干立柱組成，與蝸殼直接連接;立柱呈翼形，不能轉動，亦稱為固定導葉。導水機構由活動導葉、調速環、拐臂、連桿等部件組成。轉輪與主軸(見水輪機主軸)直接連接，是該類型水輪機的轉動部件，轉輪由上冠、下環、泄水錐和若干固定式葉片組成，其外形和各組成部分的配合尺寸根據其使用的水頭不同而有所不同。尾水管是將轉輪出口的水流引向下游的水輪機泄水部件，一般為彎肘形，小型水輪機常用直錐形尾水管
